烟台地处山东半岛东经119°34′至121°57′，北纬36°16′至38°23′，与威海接壤，与旅顺隔海相望，形成保卫北京的海上门户
李鸿章上奏的《著李鸿章等妥筹烟台旅顺防务谕》中：谕军机大臣等:延煦、祁世长奏，遵查山东筹办海防情形， 呈递图说。据称:“烟台北对旅顺，海面至此一束，若能两岸同心，扼此要隘，则津洁得有锁钥。[1]
足以看出烟台地理位置的重要性
于是清政府于1891年在烟台通伸岗炮台（西炮台）内部的垛山山顶和位于烟台东郊的岿岱山上兴建炮台，两座炮台均是德式炮台风格，与威海的同时期炮台基本一致

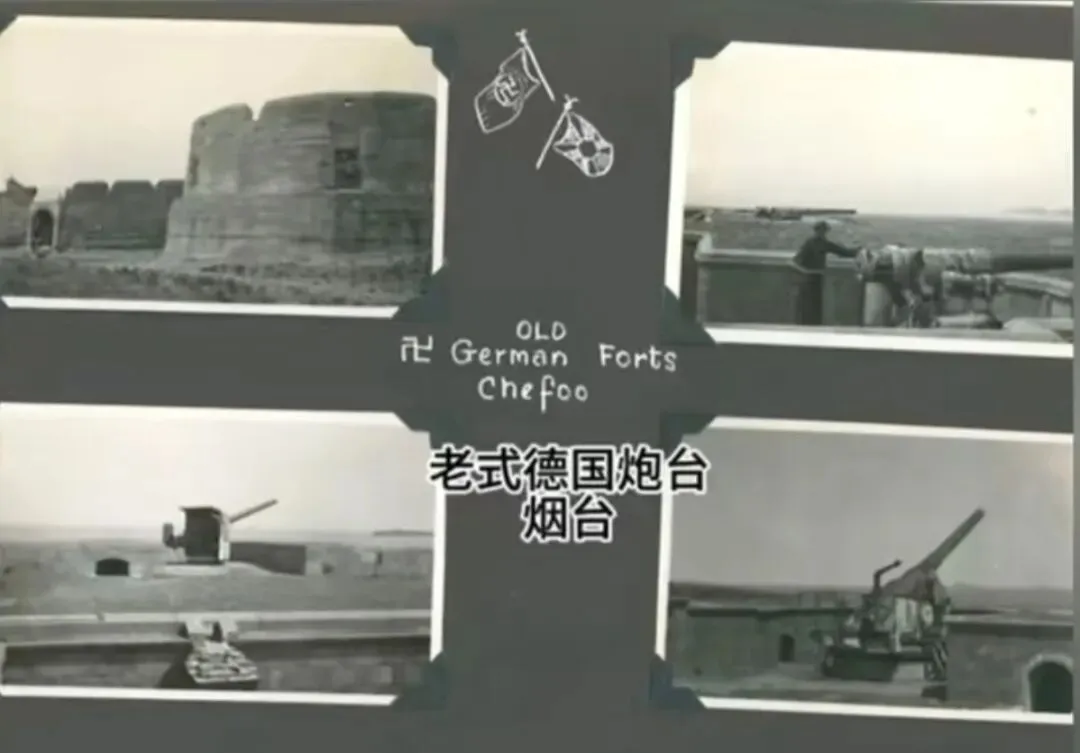

某二战相册中的烟台炮台（西炮台上，东炮台下）
两座炮台分别是通伸岗炮台（西炮台）和岿岱山炮台（东炮台）
既然是炮台建筑那肯定要保持干燥，那就必须要有完善的防水和排水设施
与威海炮台一样，烟台的东，西两座炮台是石岛红花岗岩拱券结构

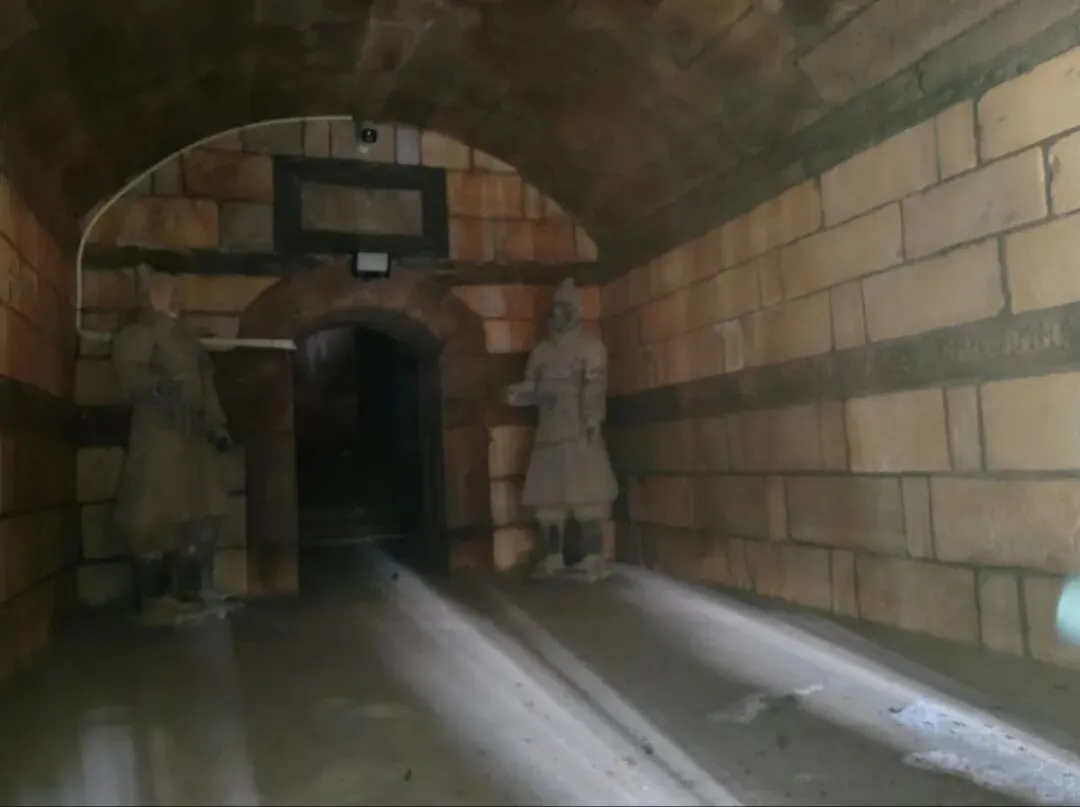

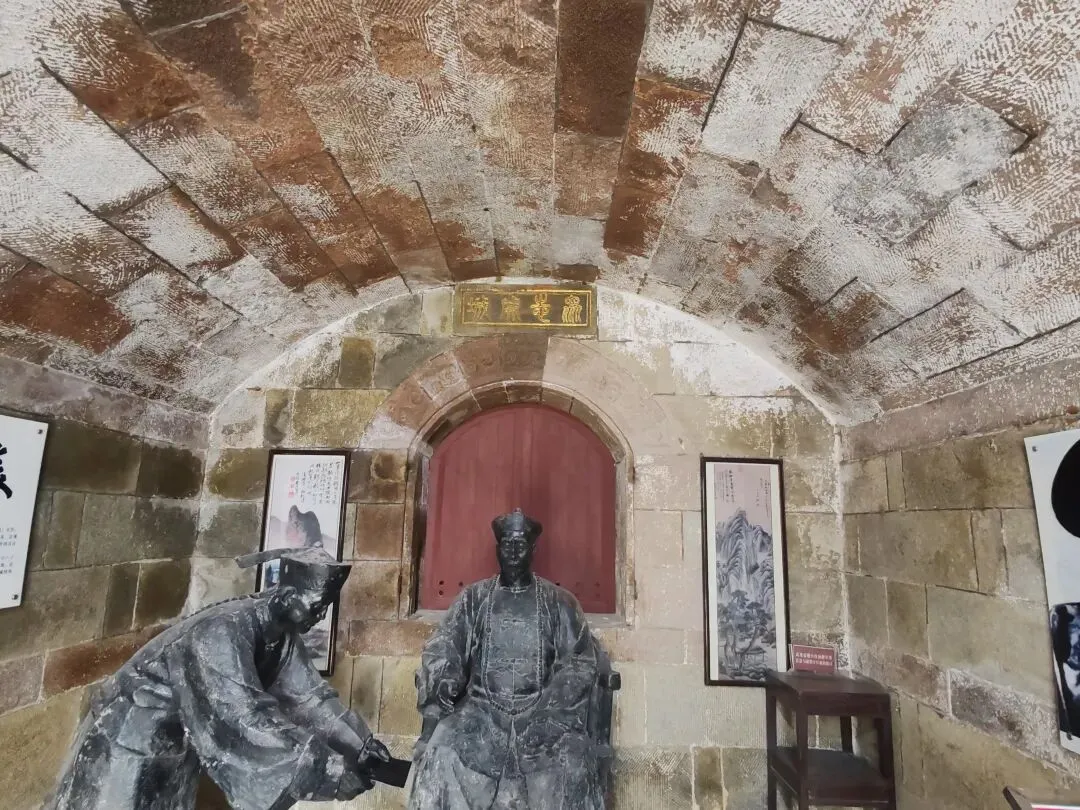

通伸岗炮台（西炮台）拱券结构

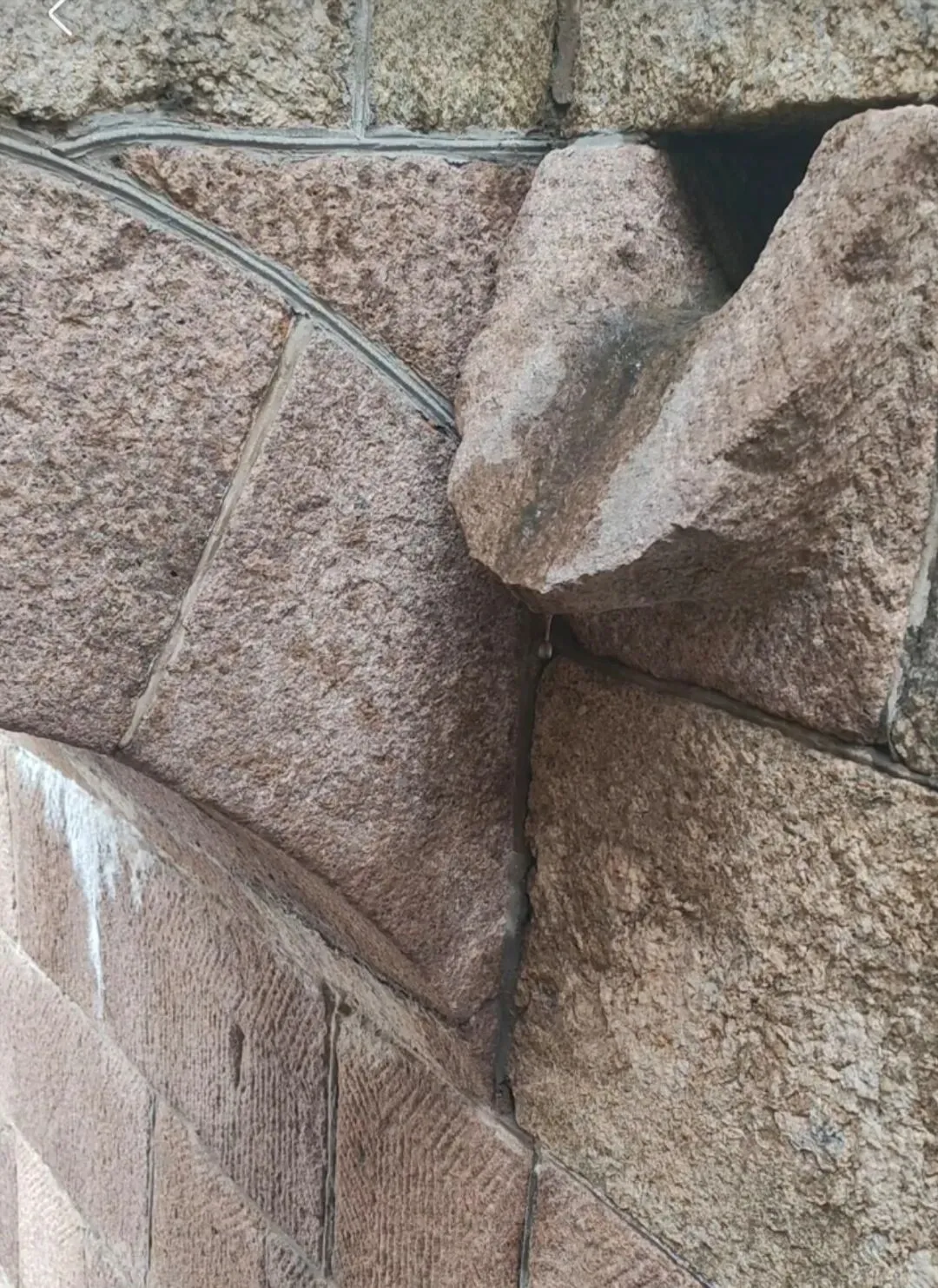

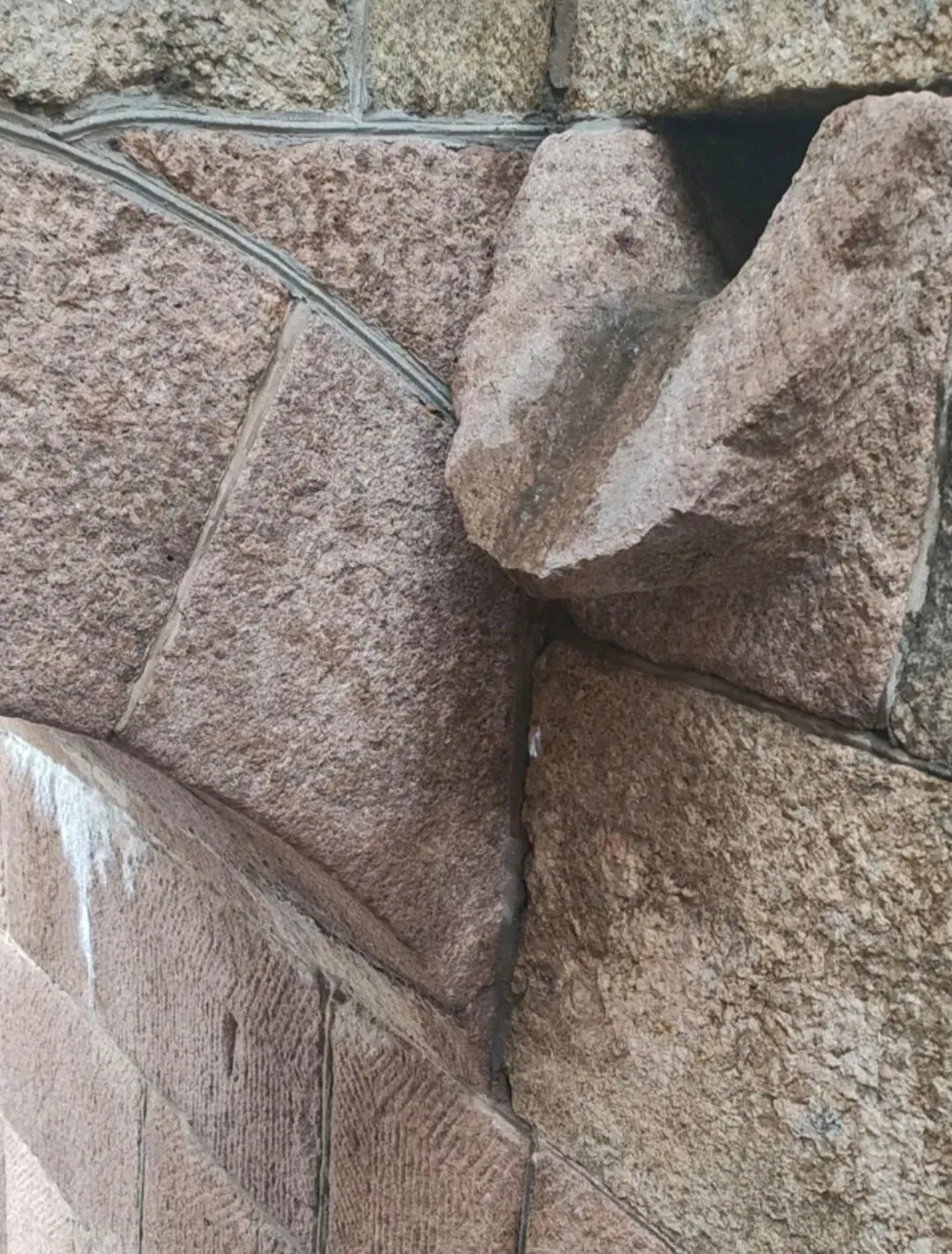

岿岱山炮台（东炮台）拱券结构要给炮台做防排水结构首先要做防水层设计：“修建防水层首先需要在拱券顶的外部涂抹一层水泥砂浆，待拱券石缝表面平整后，再淋浇一层湿沥青，然后再将湿沥青覆盖完成的炮台建筑外部用水泥砂浆进行二次覆盖，整个防水层的水泥砂浆层及湿沥青层覆盖面要遍及整个炮台建筑的所有拱券顶外部，如此，炮台建筑顶部的防水层即布设完成。[2]”，此设计完全是为了防止炮台外积水渗透到炮台内部造成炮台内部潮湿
防水层完成后其次就要做排水层了：“在已修建好的炮台建筑顶部防水层外再均匀铺撒一层约10厘米厚的鹅卵石层，鹅卵石间隙较大，雨水可在鹅卵石排水层中快速流动，再通过炮台建筑顶部的外排水口排出，即可达到炮台建筑顶部的排水目的。这种排水层的设置方式通常为布设明炮位的炮台建筑所采用，明炮位的底部与炮台建筑顶部的防护覆土层相接，炮位如有积水可直接由防护覆土层向外排出或进入排水层由炮台顶部排水口排出。[2]”原理大概是如果下雨时积水会先渗透到防护覆土层，然后再渗透到鹅卵石层，积水会流过鹅卵石与鹅卵石之间的缝隙被防水层隔绝后再由炮台外墙立面上的排水口排出，以此达到排水的目的。

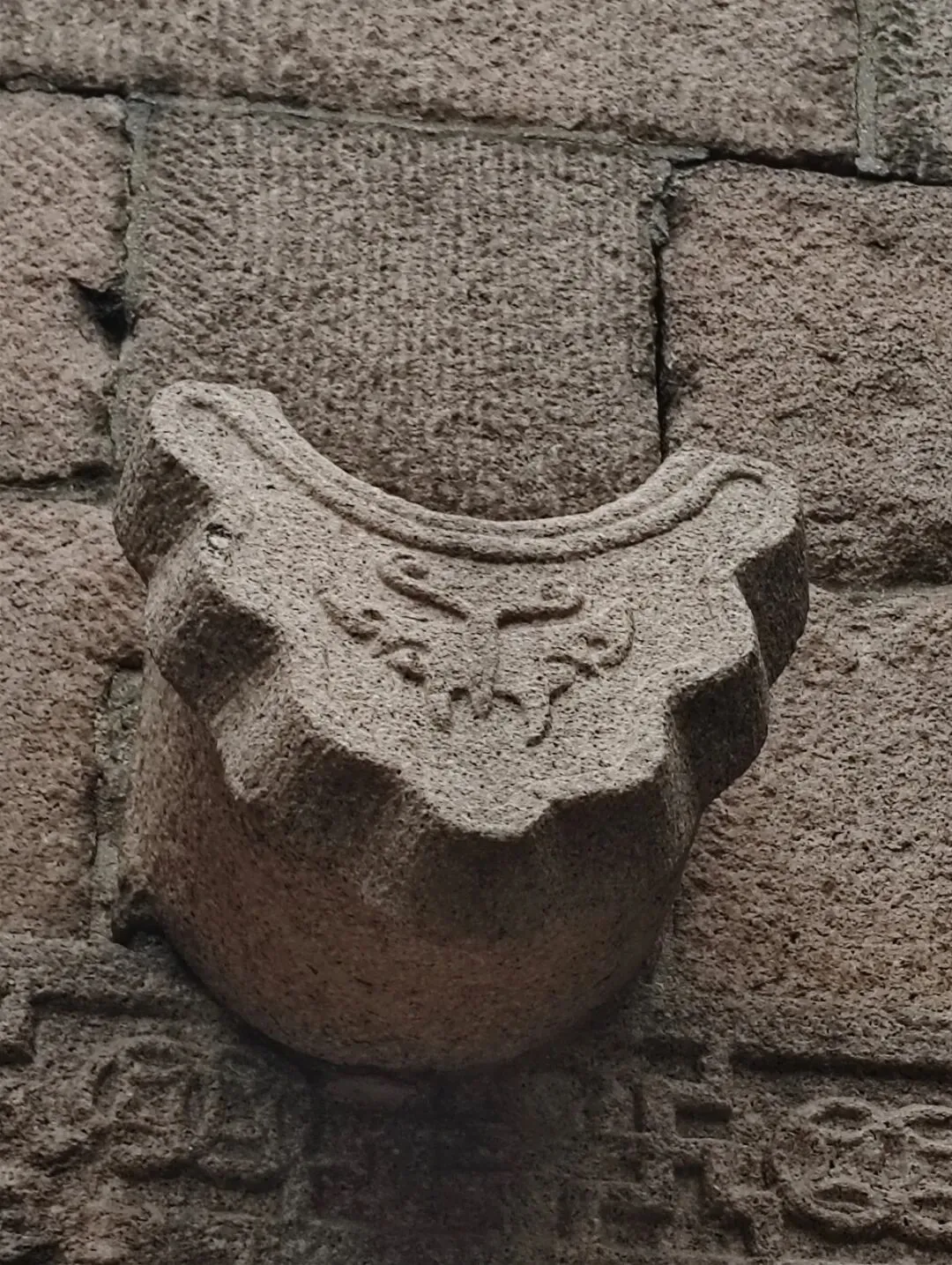

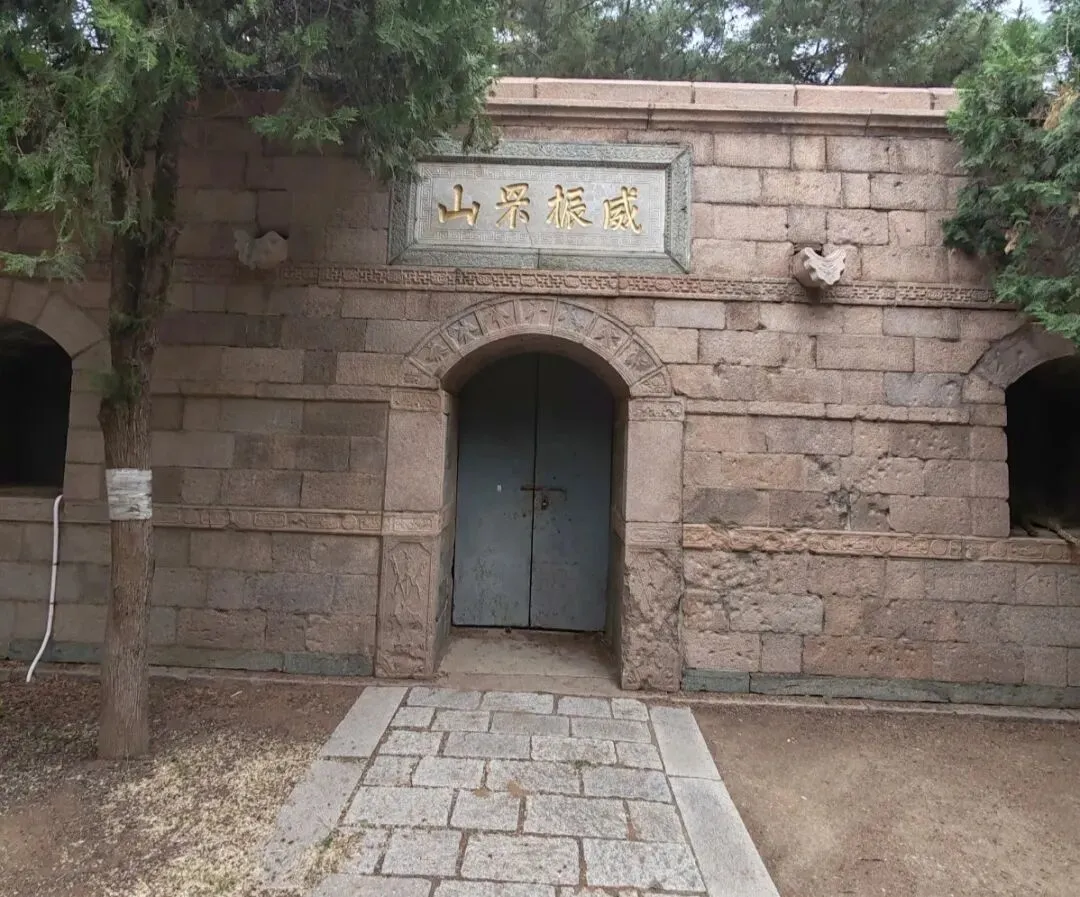

通伸岗炮台的外墙立面和排水口

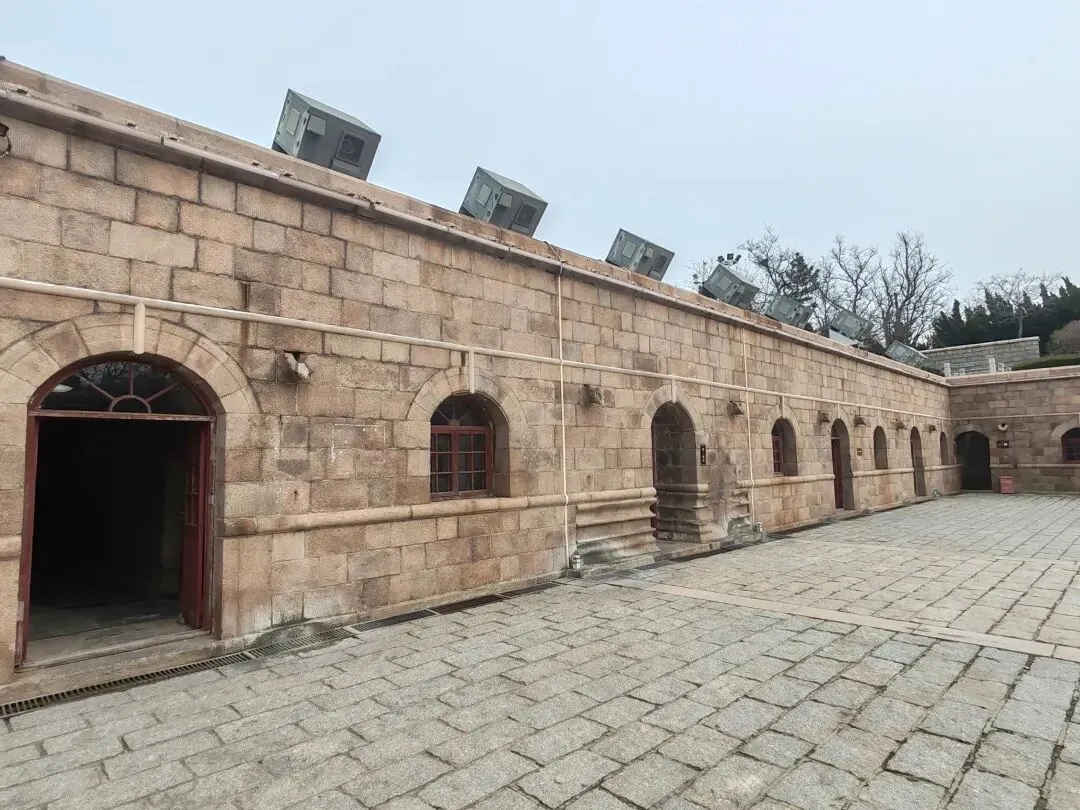

岿岱山炮台（东炮台）的外墙立面和排水口
由于各种原因威海此样式的大部分炮台都已堙灭消失，由于烟台很少有战事发生，东、西两处炮台得以保存下来
两处炮台历经132年其排水防水设施依旧在发挥着自身的作用

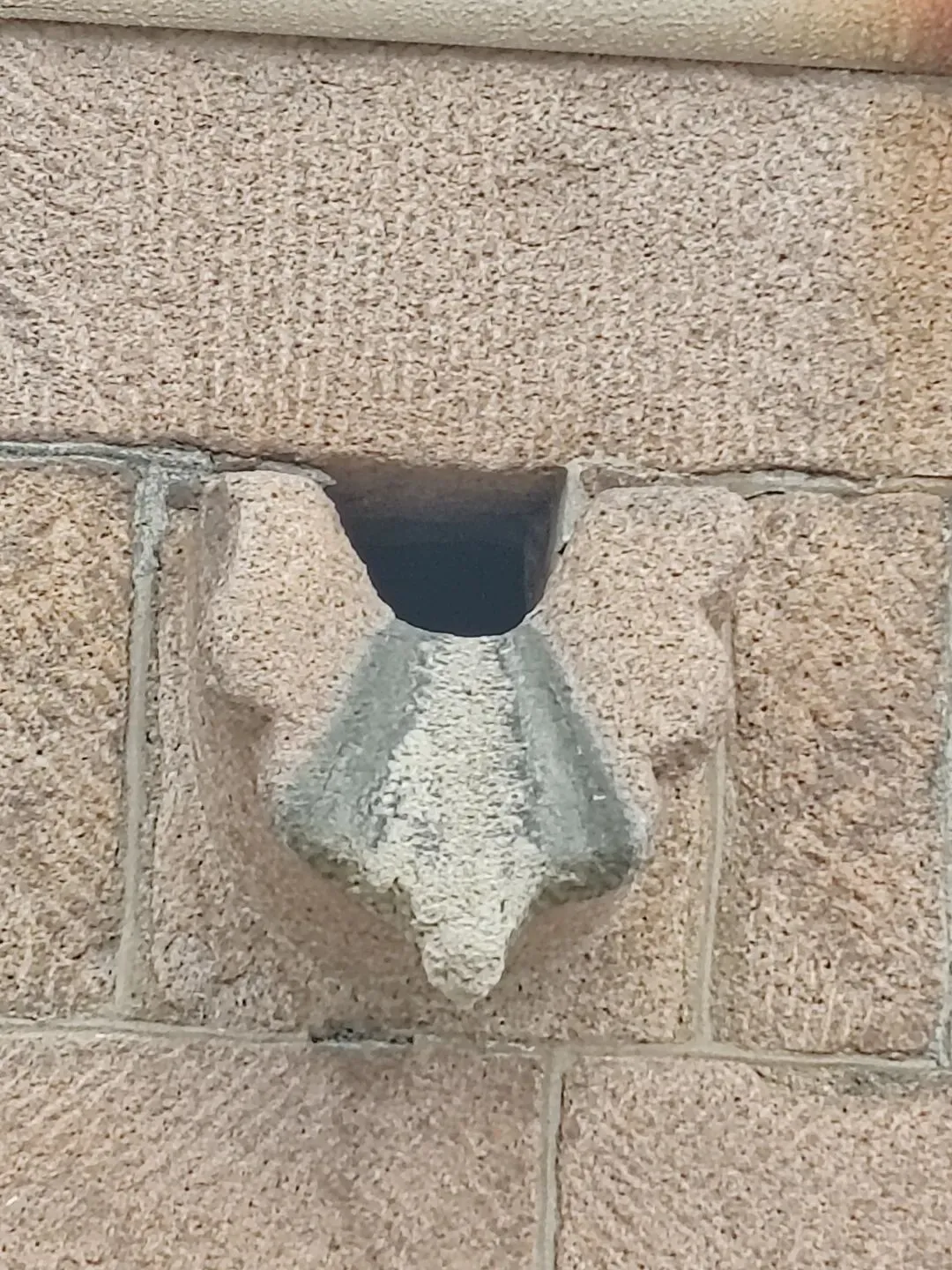

岿岱山炮台（东炮台）的排水口依旧在排水
资料来源：
[1]《李鸿章全集》安徽教育出版社
[2]《北洋海军威海基地建设研究》山东画报出版社
