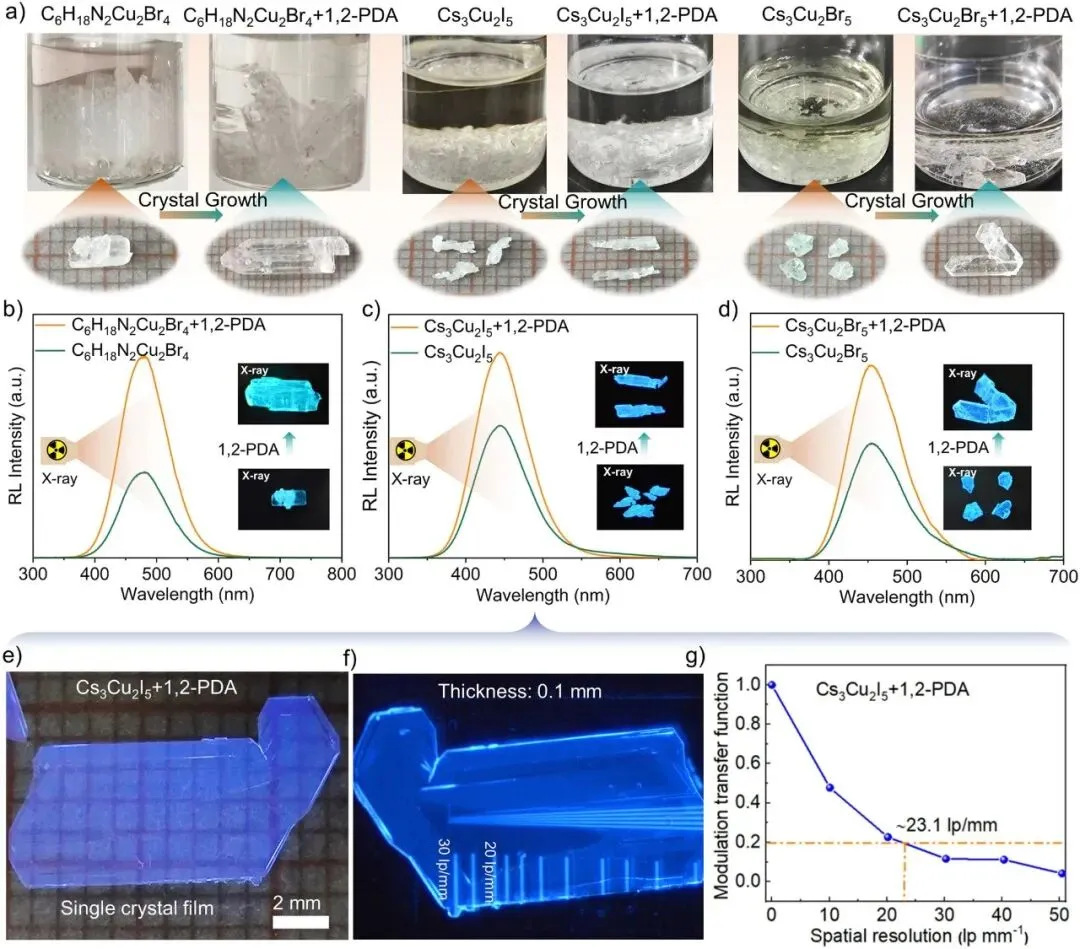

《Angew》：通过增强离子与电子-声子相互作用提升混合Cu(I)卤化物闪烁体的晶体生长与辐射发光性能大家好，今天给大家分享的是Angew上的文章“Boosting Crystal Growth and Radioluminescence in Hybrid Cu(I) Halide Scintillators via Additive-Strengthened Ionic and Electron–Phonon Interactions”。本文提出一种“一石二鸟”的分子策略，通过引入中性1,2-丙二胺（1,2-PDA）作为双功能添加剂，解决了棒状离子型杂化Cu(I)卤化物闪烁体的两大核心挑战：金属-配体电荷转移不足导致的辐射发光效率低和各向异性晶体生长限制大面积单晶制备。1,2-PDA通过强化离子相互作用促进晶体定向生长，并诱导晶格畸变增强电子-声子耦合，使光致发光量子产率（PLQY）提升3倍（17.53%→52.96%），辐射发光强度提升2.77倍，最终获得分辨率达22.3 lp mm⁻¹的大面积单晶薄膜，该策略对多种杂化金属卤化物具有普适性。
研究问题：杂化Cu(I)卤化物闪烁体存在金属-配体电荷转移（MLCT）效率低导致辐射发光弱，以及棒状晶体各向异性生长难以制备大面积单晶的问题。
研究难点: 传统“无配体”离子结构虽提升热稳定性，但抑制MLCT/XLCT过程导致发光淬灭；多晶膜因晶界散射降低成像分辨率，而单晶生长受限于各向异性习性。
文献综述：溶液可加工杂化Cu(I)卤化物因X射线-可见光转换能力在医疗/工业成像中前景广阔，但其辐射发光效率和晶体尺寸调控仍是瓶颈，现有添加剂策略难以同时优化晶体生长与发光性能。

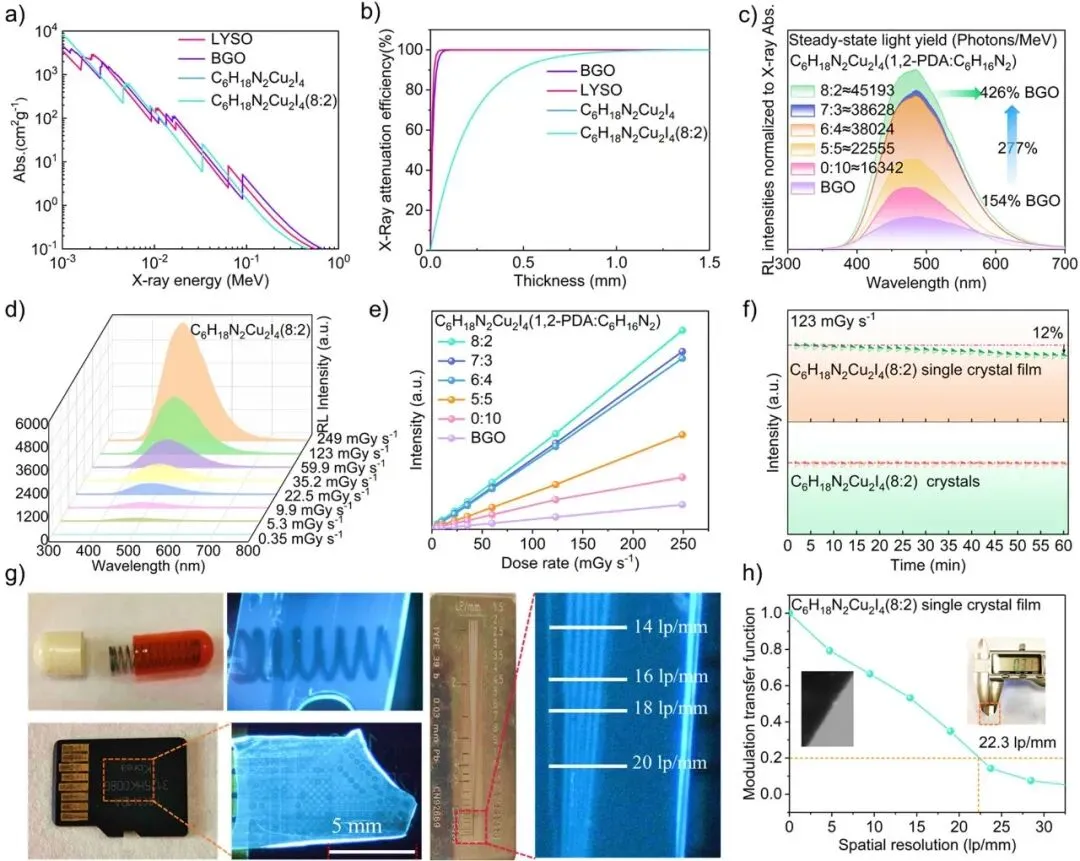

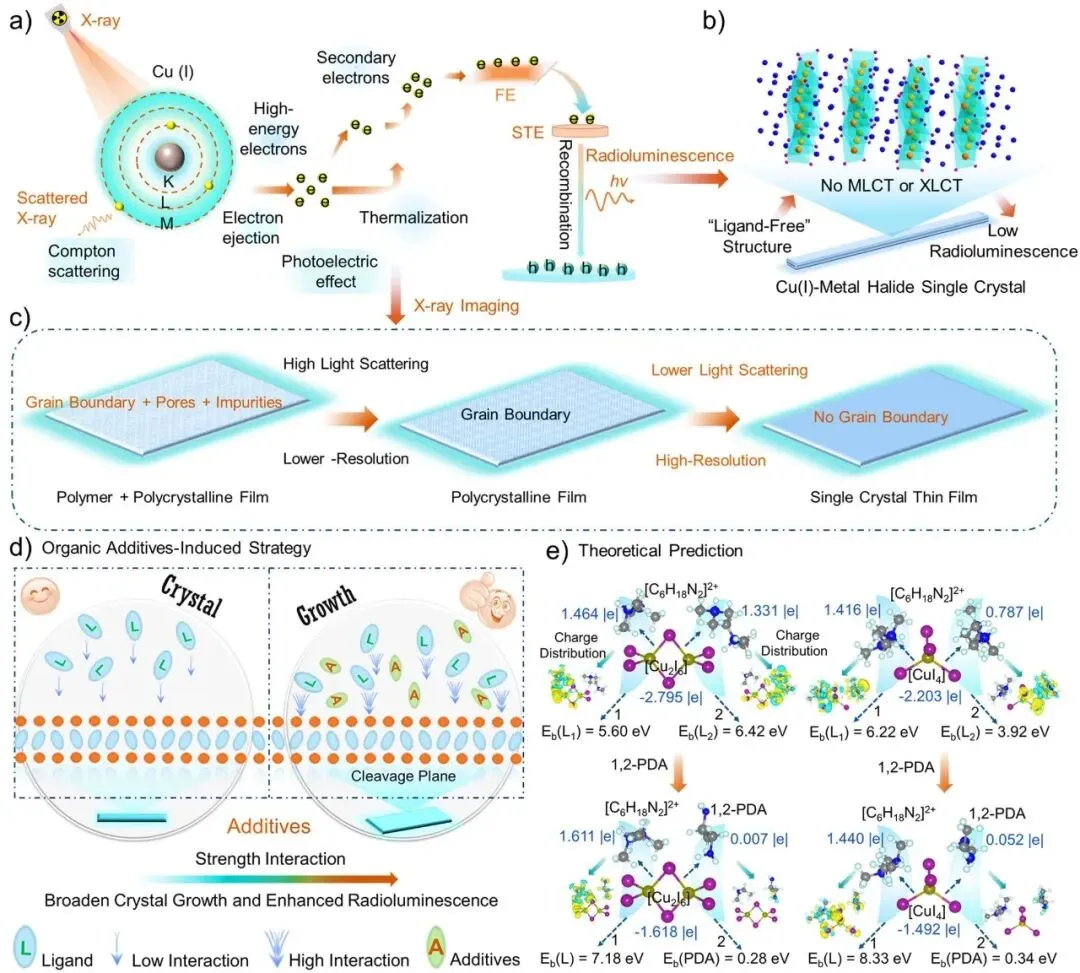

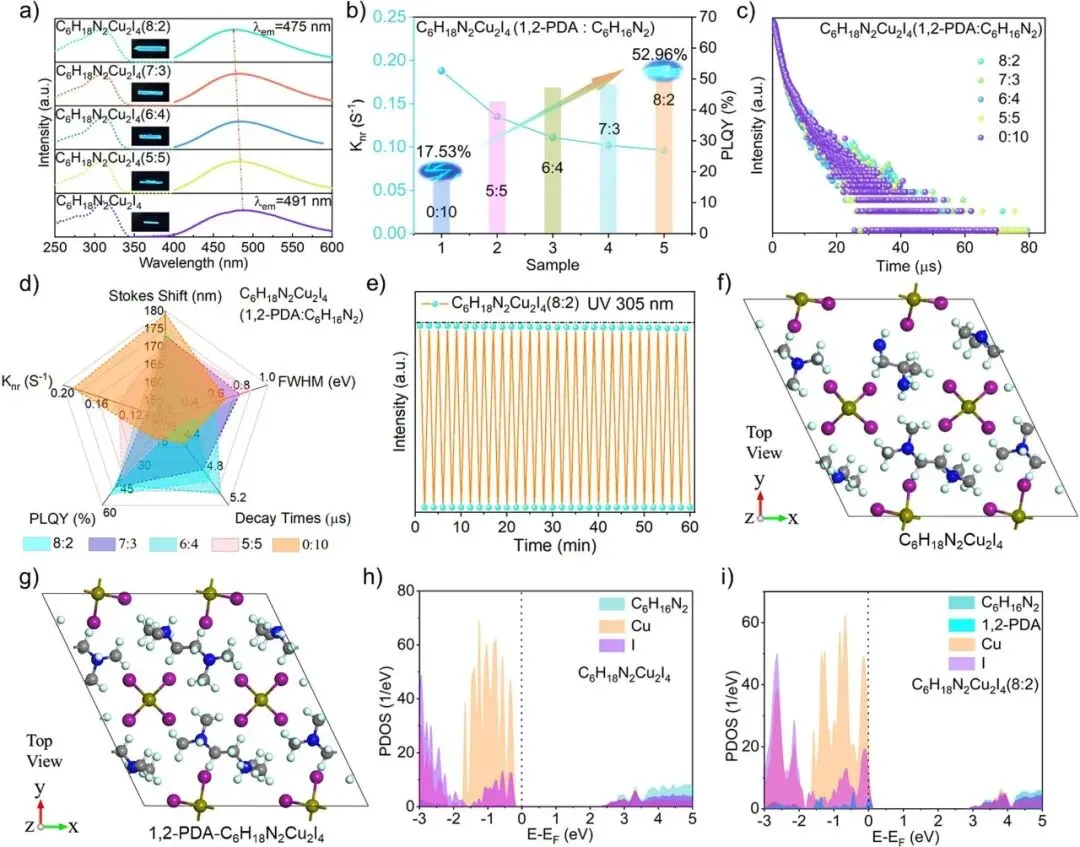

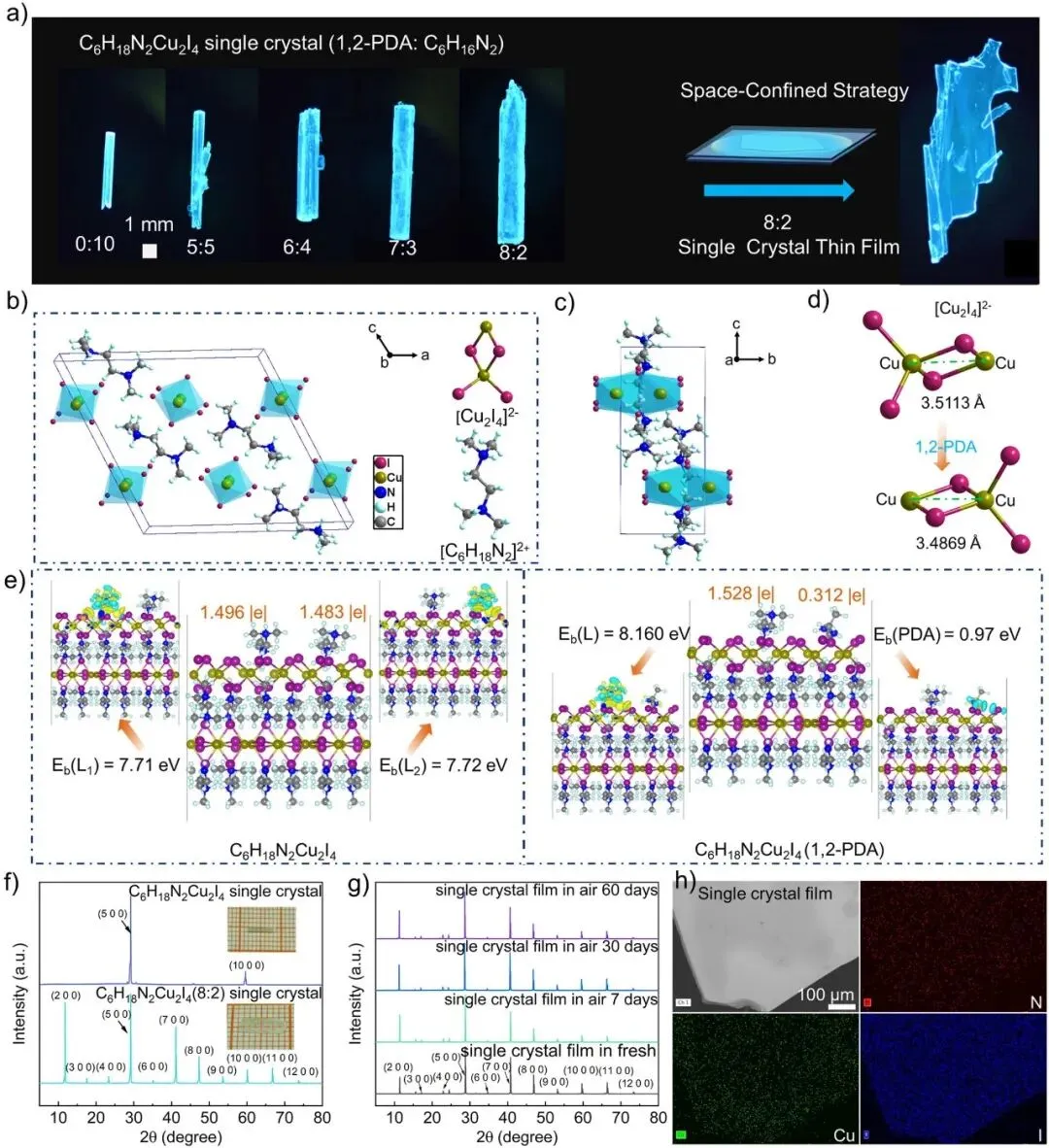

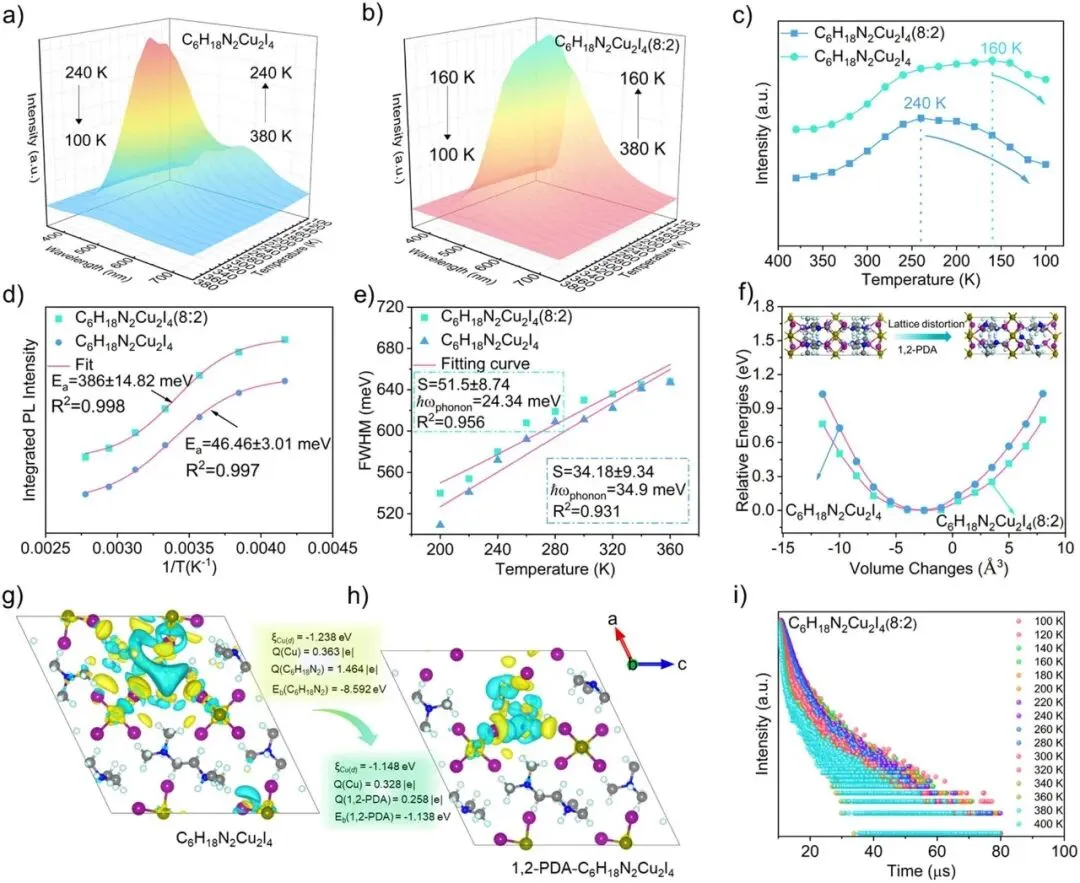

方案1. a) X射线闪烁机制及其能量转移过程示意图。b) 低辐射发光离子杂化铜(I)卤化物的无配体结构示意图。c) 成像分辨率与光散射关系示意图：光散射越高，分辨率越低。d) 有机添加剂增强相互作用并促进晶体生长的示意图。e) DFT/ PBE -D3水平计算的有机配体与Cu(I)卤化物团簇结合能及电荷转移信息（含/不含1,2-PDA添加剂）。原子颜色编码：白色=氢，灰色=碳，蓝色=氮，棕色=铜，紫色=碘。 DCD 的黄色与蓝色分别表示电子密度的负值与正值，等值面值为2×10−3 |e|/玻尔。图1. a) C6H18N2Cu2I4单晶在添加1,2-PDA前后的光学图像及其在254 nm紫外光激发下的单晶薄膜。b) 和 c) C6H18N2Cu2I4（8:2）的单晶结构。d) C6H18N2Cu2I4晶体在添加1,2-PDA前后的[Cu2I4]²⁻单元结构。e) 通过DFT/ PBE -D3水平计算获得的C6H18N2Cu2I4（100）表面在添加与未添加1,2-PDA时C6H18N2²⁺配体的吸附能与电荷转移量。原子颜色编码：白色=氢，灰色=碳，蓝色=氮，棕色=铜，紫色=碘。f) C6H18N2Cu2I4及C6H18N2Cu2I4（8:2）在添加1,2-PDA前后的 XRD 图谱。g) C6H18N2Cu2I4（8:2）晶体薄膜在空气中的稳定性。h) C6H18N2Cu2I4（8:2）单晶薄膜的SEM图像与EDS分布图。图2. a) 系列C6H18N2Cu2I4晶体的PLE与PL光谱。b) 室温下掺杂不同比例1,2-PDA:C6H18N2溶液制备的晶体中 PLQY 与Knr的变化。c) 晶体的PL衰减寿命曲线。d) C6H18N2Cu2I4与C6H18N2Cu2I4（8:2）的光物理性能对比。e) C6H18N2Cu2I4（8:2）晶体在持续紫外光下的稳定性。f)–i) 基于DFT/ PBE -D3水平计算获得的C6H18N2Cu2I4与1,2-PDA-C6H18N2Cu2I4晶体的优化构型及相关投影态密度。原子颜色编码：白色=氢，灰色=碳，蓝色=氮，棕色=铜，紫色=碘。图3. a)和b) C6H18N2Cu2I4及C6H18N2Cu2I4（8:2）晶体在100∼380 K温度范围内的温度依赖性光致发光（PL）光谱。c) C6H18N2Cu2I4与C6H18N2Cu2I4（8:2）晶体的PL峰强度随温度变化曲线。d) C6H18N2Cu2I4和C6H18N2Cu2I4（8:2）晶体的积分PL强度随温度倒数变化曲线。e) FWHM 随温度变化的拟合结果。f) C6H18N2Cu2I4和C6H18N2Cu2I4（8:2）晶胞体积变化的势能变化曲线。g)和h) 基于DFT/ PBE -D3水平获得的C6H18N2Cu2I4与1,2-PDA-C6H18N2Cu2I4晶体的微分电荷密度（DCD）图。原子颜色编码：白色=氢，灰色=碳，蓝色=氮，棕色=铜，紫色=碘。 DCD 的黄蓝颜色分别表示电子密度的负值和正值，等值面为1×10−3 |e|/bohr3。i) C6H18N2Cu2I4（8:2）晶体的温度依赖性时间分辨光致发光（TRPL）光谱。图4. a) C6H18N2Cu2I4、C6H18N2Cu2I4（8:2）、 BGO 和 LYSO 晶体的吸收系数随光子能量变化曲线。b) 晶体的X射线衰减效率随厚度变化关系。c) 两种有机铜卤化物晶体在相同剂量率（剂量率：504 mGy s−1，电压：50 kV，电流：200 µA）X射线辐照下，与标准 BGO 闪烁体的相对光致发光（RL）光谱对比。d) C6H18N2Cu2I4（8:2）晶体在不同剂量率（剂量率：0.35至249 mGy s−1，电压：50 kV，电流：1至100 µA）下的RL光谱。e) 不同比例1,2-聚二苯胺（1,2-PDA）溶液掺杂晶体与 BGO 的RL强度与X射线辐照剂量率线性关系。f) C6H18N2Cu2I4（8:2）单晶及单晶薄膜在X射线辐照下的稳定性。g) 金属弹簧与电子芯片的X射线成像结果，以及C6H18N2Cu2I4（8:2）单晶薄膜的X射线成像分辨率（剂量率：504 mGy s−1，电压：50 kV，电流：200 µA）。h) C6H18N2Cu2I4（8:2）单晶薄膜的调制传递函数（MTF）曲线。图5. a) C6H18N2Cu2Br4、Cs3Cu2I5和Cs3Cu2Br5单晶在添加1,2-PDA前后的光学图像。b)–d) 同种单晶在添加1,2-PDA前后的旋转光谱（RL）。e) Cs3Cu2I5单晶薄膜在添加1,2-PDA后接受254 nm紫外激发的X射线成像。f) Cs3Cu2I5单晶薄膜的X射线成像分辨率（剂量率：504 mGy s−1，电压：50 kV，电流：200 µA）。g) Cs3Cu2I5单晶薄膜的调制传递函数（MTF）曲线。本研究开发的添加剂介导策略通过1,2-PDA强化有机配体与Cu(I)卤化物簇的静电相互作用及晶格畸变，实现了晶体生长与辐射发光性能的协同提升。该方法不仅使C₆H₁₈N₂Cu₂I₄单晶薄膜的X射线成像分辨率达22.3 lp mm⁻¹，还成功推广至C₆H₁₈N₂Cu₂Br₄、Cs₃Cu₂I₅等多种体系，为高性能辐射探测材料的分子设计提供了通用范式。
欢迎投稿/进科研交流群，添加好友时请备注：姓名-单位-研究方向：加VX：Winter_9798或点击下方公众号发送关键词：“进群”，扫二维码即可进群。
（关注点赞，好运不断！点个在看，你最好看）
点击下方卡片，可以让基于公众号的知识库【AI智能体】为您实时答疑
原文DOI:doi.org/10.1002/anie.202525951
